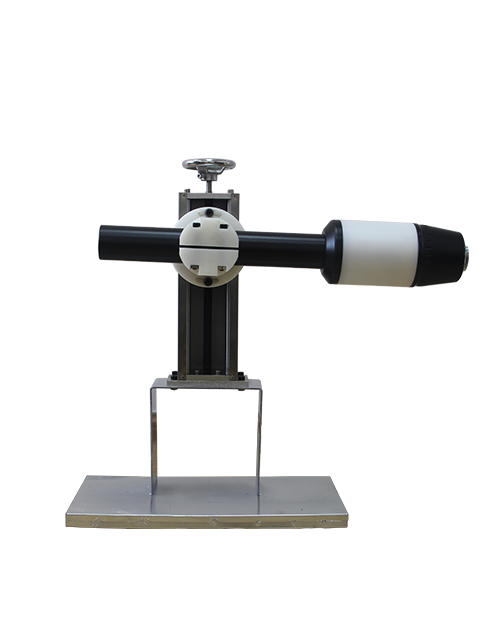

靜電旋杯側面固定安裝在往復機上，馬達轉軸上安裝一個帶有齒紋杯口旋杯；

接通壓縮空氣驅動馬達高速旋轉，接上負極輸出高壓靜電，涂料由定量齒輪泵浦輸入旋杯后端，然后經過高速旋轉霧化從旋杯口甩出。

涂料高速霧化后漆霧上帶有負極電壓，迅速吸附到工件上完成作業。

（工件接地為正極）靜電旋杯轉速快慢是通過調節氣壓輸入高低來控制，漆霧噴幅大小是通過成形氣來精確控制。

靜電旋杯相比手動靜電噴槍涂料節省30-40%及節省人力。

工作轉速控制在每分鐘五萬八千轉左右，可獲得最佳的霧化效果且不破壞油漆特性，最高轉速（空載）可達七萬轉每分鐘，

旋杯主軸采用大扭力葉片結構，使空載與負載的壓降差距極小，從而減少空轉時高轉速對氣動馬達的損傷，大扭力的結構設計可以滿足不同油漆的霧化需求，使油漆霧化細膩，效果極佳，適用于各種工件材料表面。

旋杯工作氣壓：0.2-0.4Mpa 、靜電輸出：60-70KV、成形氣壓：0.2-0.3Mpa 、涂料輸出：600c c /min 、耗氣量：0.9Nm/min 、 噴涂距離：250-400mm 。

高速靜電旋杯噴槍廣泛用于：金屬或木制門窗、樓梯扶手、機車、自行車、電動車、汽車、家電、電鍍噴油、小五金、樂器、建筑材料等噴涂行業。

高速靜電旋杯噴槍主要優點：

1、組件由耐用的工程樹脂材料制成，具有優異的機械強度和耐溶劑性。

2、重心設計確保了即使在快速運動中，使用壽命也可以維持很久。

3、渦輪馬達使用壽命長，轉速最高可達70000轉/分鐘。

4、多種噴杯選擇，高強度合金制成，延長磨損期限。鋸齒形邊在低轉轉的情況下也能提供優秀的霧化質量。

5、空氣動力學設計使外表面容易清洗。

6、整體裝置緊湊、質輕，適用區域更加靈活。

7、實時速度顯示，采用精準可靠的光纖傳感器。

8、噴杯快速更換，換色時間短

9、主機輸出電壓僅為12V-24V

10、靜電恒流控制系統，有效防止漏電所產生的安全隱患。
